Download DataSheets van externe koelingen
|
|
Mogelijkheid tot driefasige of eenfasige aansluiting (tot 200 bouwgrootte).
Weergave 1TZ5 315L maat "X"
Aanbevolen wanneer de snelheid van de elektromotoren wordt geregeld door frequentieregelaars.
Externe koelingen bestaan uit een speciale ventilatorkap waarin een ventilator wordt aangedreven door een onafhankelijke elektromotor. De aansluitdoos voor de ventilatormotor is bovenop het ventilatordeksel gemonteerd.
De onafhankelijke ventilator is ontworpen om dezelfde (of meer) koellucht te leveren die normaal wordt geleverd door de asventilator van de motor bij de nominale snelheid.
De eigen ventilator van de motor wordt bij lage snelheden inefficiënt, terwijl de geforceerde ventilatie-unit de benodigde hoeveelheid lucht onafhankelijk van het toerental van de motor blaast.
De beschermingsgraad is IP66.
|

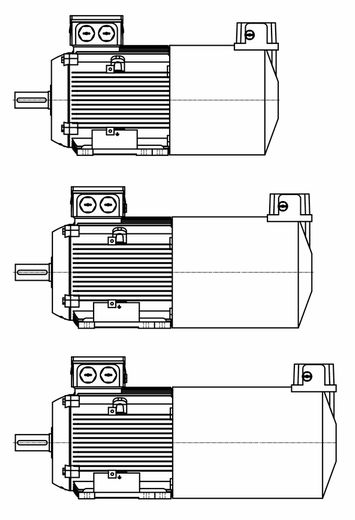

Er zijn ventilatorkappen in verschillende lengtes verkrijgbaar, afhankelijk van het aantal accessoires dat op de motor is gemonteerd (rem, encoder, rem & encoder):
|
Motorframegrootten 225, 250, 280, 315 en 355 zijn leverbaar met Factory Standard Force Ventilation Units of met WISTRO Units.
De totale lengte van motoren die zijn uitgerust met WISTRO-units is iets korter vergeleken met motoren die zijn uitgerust met de standaardunits.
De Factory Force Vent Units zijn geschikt voor ATEX (Zone 2, Zone 21, Zone 22) motoren met geforceerde ventilatie.
|
|
